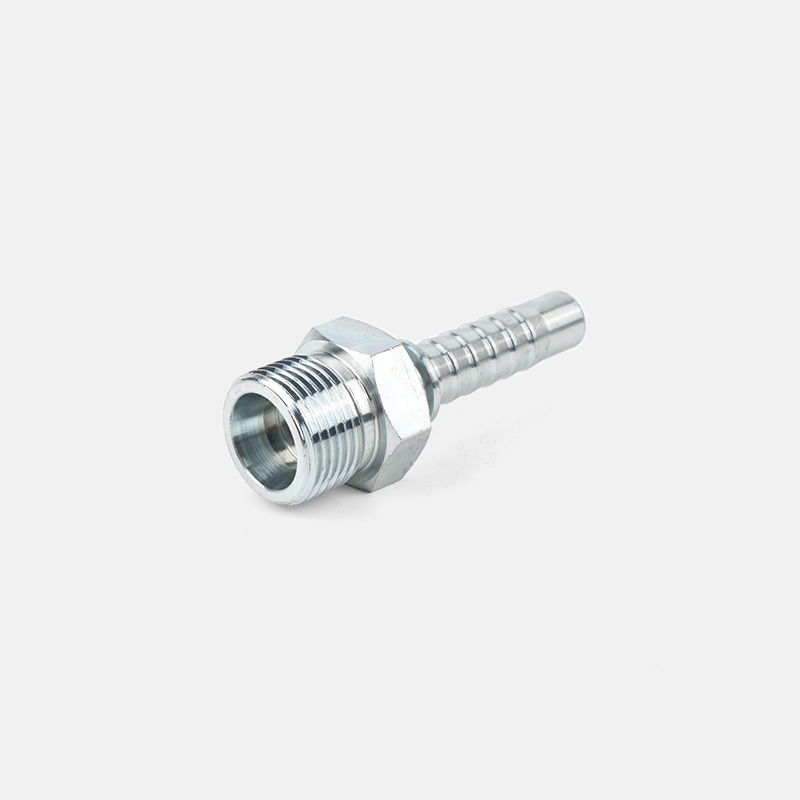

Metrisches, männliches 24°-Kegelsitz-Lichtmodell

Metrisches, männliches 24°-Kegelsitz-Lichtmodell

Einführung
Der metrische 24°-Kegelsitz-Leichttyp mit Außengewinde ist eine Rohrverbindung, die hohem Druck standhält. Da der Hydraulikstecker aus sehr hochwertigen Metallmaterialien besteht und diese Materialien selbst eine gute Schlagfestigkeit aufweisen, kann die gesamte Struktur in Kombination mit der Besonderheit ihrer Struktur eine gute Druckfestigkeit aufweisen. Auf diese Weise weist die Verbindung bei der Anwendung eine sehr gute Widerstandsfähigkeit gegen verschiedene Drücke auf, was einen großen Vorteil hinsichtlich der Lebensdauer mit sich bringt. Darüber hinaus sind unsere Produkte nach dem internationalen Standard universeller Schnittstellen konzipiert und weisen eine gute Luftdichtheit auf.

Merkmale
Der metrische männliche 24°-Kegelsitz-Lichttyp hat ein konisches Design, das oben groß und unten klein ist. Es eignet sich sehr gut zum Weben von Schläuchen.
Oberflächenbehandlungen wie Galvanisierung verbessern die Verschleißfestigkeit, Oxidationsbeständigkeit und Festigkeit weiter.
Die Bearbeitung mit numerisch gesteuerten Werkzeugmaschinen ist präziser und weist weniger Fehler auf.
Wir akzeptieren die Anpassung verschiedener Produkte. Bitte kontaktieren Sie uns für weitere Informationen.

  • Metrisches, männliches 24°-Kegelsitz-Lichtmodell
Kontaktieren Sie uns
  • Spezifikation
    TEIL NR. Thread E SCHLAUCHBOHRUNG ROHR-A.D. ABMESSUNGEN
    DN BINDESTRICH A C S1
    10411-12-04 M12x1,5 6 04 6 20.5 10 12
    10411-14-04 M14x1,5 6 04 8 20.5 10 14
    10411-14-05 M14x1,5 8 05 8 21.5 10 14
    10411-16-04 M16x1,5 6 04 10 22.5 11 17
    10411-16-05 M16x1,5 8 05 10 22.5 11 17
    10411-16-06 M16x1,6 10 06 10 22.5 11 17
    10411-18-05 M18x1,5 8 05 12 23.5 11 19
    10411-18-06 M18X1,5 10 06 12 21.5 11 19
    10411-22-06 M22x1,5 10 06 15 24.5 12 24
    10411-22-08 M22x1,5 12 08 15 26 12 24
    10411-26-08 M26x1,5 12 08 18 26.5 12 27
    10411-26-10 M26x1,5 16 10 18 27 12 27
    10411-27-10 M27x1,5 16 10 18 32 14 30
    10411-30-10 M30x2 16 10 22 29 14 32
    10411-36-16 M36x2 25 16 28 31.5 14 38
    10411-45-20 M45x2 32 20 35 36 16 46
    10411-52-24 M52x2 40 24 42 38 16 55

    TEIL NR. Thread E SCHLAUCHBOHRUNG ROHR-A.D. ABMESSUNGEN
    DN BINDESTRICH A C S1
    10511-14-04 M14x1,5 6 04 6 24.1 12 14
    10511-16-04 M16x1,5 6 04 8 26.5 12 17
    10511-18-04 M18x1,5 6 04 10 26.5 12 19
    10511-20-05 M20x1,5 8 05 12 27 12 22
    10511-20-06 M20x1,5 10 06 12 26.5 12 22
    10511-22-05 M22x1,5 8 05 14 30.5 14 24
    10511-22-06 M22x1,5 10 06 14 30.5 14 24
    10511-22-08 M22x1,5 12 08 14 31 14 24
    10511-24-08 M24x1,5 12 08 16 31.5 14 27
    10511-30-10 M30x2 16 10 20 36 16 32
    10511-30-12 M30x2 20 12 20 36 16 32
    10511-36-12 M36x2 20 12 25 40.5 18 41
    10511-36-16 M36x2 25 16 25 41.5 18 38
    10511-42-16 M42x2 25 16 30 44 20 46
    10511-42-20 M42x2 32 20 30 45 20 46
    10511-52-20 M52x2 32 20 38 50 22 55
